초정밀 모터 스핀들
High Precision Motor & Spindle
"NAKANISHI"는 창업 이래 기존의 고속 회전 기술을 진화시켜, 공작기계의 서브 스핀들 및 데스크탑 가공기의 고속 주축 등, 여러 가지 다양한 가공 용도에 대응해 왔습니다.
또한, 미세 정밀 가공에 요구되는 초정밀·초고속 회전 기술을 베이스로, 항상 고객사의 입장에서 최상의 솔루션을 제공해드리며, 진화해 가고 있습니다.
Gear-Speed
Gear System Driven
기어 구동식 (Gear System Spindle)
제품특징

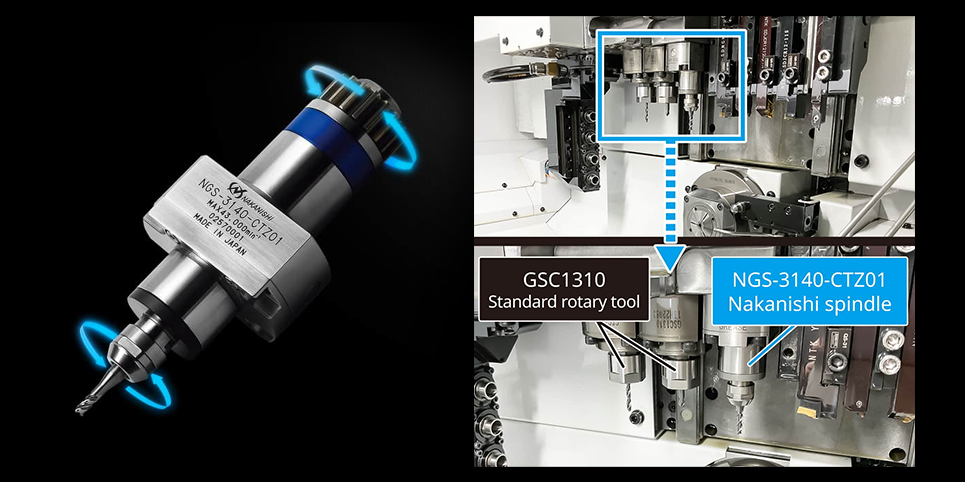

CNC 자동 선반에 장착된 표준 회전 공구 대신 설치시, 공작기계보다 4.3배 빠른 회전 속도를 달성 가능
| ☑ Max. 43,000 RPM | ☑ CNC 자동 선반에 장착 가능 |
Gear-Speed 가공사례
| 제품명 | NGS-3140-CTZ01 |
| 가공 소재 | Aluminum alloy (A6061) |
| 사용 공구 | ALZ345 φ4.0 × 12 mmL |
| 절삭 속도 | 251 m/min |
| 회전 속도 | 20,000 min⁻¹ |
| 공급 속도 | 1,000 mm/min |
| 절단 깊이 | 5 mm × 0.8 mm |
Gear-Speed 가공사례 동영상
(모터 스핀들)
Gear System Spindle (가공시간 95% 감소 사례)
